Asta di captazione indipendente

Parafulmine isolato

diametro elemento captatore: 10, 16 e 10/16 mm

altezza sistemi: da 2,5 a 3,5 mt, da 4 a 9 mt, da 10 a 11 mt e da 12 a 14 metri

materiale: acciaio zincato a caldo dopo lavorazione, alluminio

componenti: tubi in alluminio di diverse lunghezze e diametri, aste di captazione, piedistalli (tripodi/esapodi) e zoccoli in cemento

Staffa porta tondo / piatto per tetti piani

versioni:

• per conduttore tondo diametro 8 e 10 mm (fissaggio ad incastro) e piatto fino a 30 mm (con ausilio di piastrina zincata/rame e viti autofilettanti)

dimensioni: 140x70 mm (forma ottagonale chiusa)

materiale: materiale plastico (moplen) riempito di cls

• per conduttore tondo diametro 8 e 10 mm oppure piatto fino a 30 mm con l'ausilio di staffe porta tondo o porta piatto con filetto M8

dimensioni: 102x102x60 mm

materiale: calcestruzzo con base in plastica

• per conduttore tondo diametro 8 mm con fissaggio fisso o libero

dimensioni: 141x86x70 mm

materiale: calcestruzzo con base in plastica

• per conduttore tondo diametro 8 mm con fissaggio libero; per conduttore tondo diametro 10 mm o piatto fino a 30 mm, con l'utilizzo di apposti accessori

dimensioni: 100x100x70 mm

materiale: calcestruzzo con base in plastica

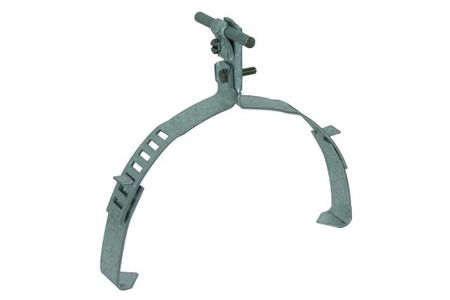

Staffa porta tondo / piatto per colmo

versioni: per conduttore tondo diametro 8÷12 mm e piatto fino a 30x4 mm

dimensioni: arco regolabile 120-240 / 180-280 / 210-370 / 410-530 mm

materiale arco regolabile: acciaio zincato a caldo, acciaio inox e rame

materiale supporto: acciaio zincato a caldo, acciaio inox, rame e materiale plastico

Staffa porta tondo / piatto per tegole

versioni: per conduttore tondo diametro 8÷12 mm e piatto fino a 30x4 mm

lunghezza: 260 mm

altezza: 55 mm

materiale: acciaio zincato a caldo, acciaio inox e rame

Staffa porta tondo / piatto per tetti ondulati

versioni: per conduttore tondo diametro 8÷12 mm e piatto fino a 30x4 mm

materiale arco regolabile: acciaio zincato a caldo, acciaio inox e rame

materiale supporto: acciaio zincato a caldo, acciaio inox, rame e materiale plastico

Staffa porta tondo

versioni: per conduttore tondo diametro 8÷12 mm

fissaggio: con foro filettato M6, M8

materiale: acciaio zincato a caldo, acciaio inox, rame e materiale plastico

Staffa porta piatto

versioni: per conduttore piatto da 25x3 mm fino a 50x5 mm

fissaggio: con foro filettato M6, M8 oppure tramite asola

materiale: acciaio zincato a caldo, acciaio inox e rame

Morsetto incrocio

versioni: per connessioni tondo/tondo, tondo/piatto, piatto/piatto e tondo o piatto/asta di adduzione

dimensioni: 50x50 mm (per tondo e piatto fino a 30mm), 60x60 mm (per collegamenti sotto terra) e 70x70 mm (per piatti fino a 40 mm)

materiale: acciaio zincato a caldo, acciaio inox e rame

viteria: inox o zincata a caldo

Morsetto universale

versioni: per conduttore tondo diametro 8 e 10 mm

dimensioni: 40x40 mm

materiale: acciaio zincato a caldo, acciaio inox e rame

viteria: inox o zincata a caldo

Morsetto per lamiera e strutture metalliche

versioni: per connessioni conduttori tondo e piatto longitudinale e trasversale

campo di serraggio (come da sequenza immagini): 0,7÷5 mm, 0,7÷10 mm, 1÷12 mm e 8÷18 mm, 0,4÷12 mm, 3÷18 mm e 18÷35 mm

materiale: acciaio zincato a caldo, acciaio inox, rame, alluminio, ghisa e bronzo (secondo il modello)

viteria: inox o zincata a caldo

Morsetto per grondaia

versioni: per conduttore tondo diametro 8 e 10 mm

dimensioni: larghezza 40 e 60 mm

materiale: acciaio zincato a caldo, acciaio inox, rame e alluminio

viteria: inox o zincata a caldo

Manicotto di giunzione

versioni: per conduttore tondo diametro 8 e 10 mm

dimensioni: lunghezza 75 mm

materiale: acciaio zincato a caldo, in rame e alluminio (solo per ø 8 mm);

viteria: inox

Collare per grondaia

versioni: con foro ø 11 mm per il fissaggio conduttore (com morsetto)

dimensioni: ø 80, 90, 100, 110 e 120 mm

larghezza fascetta: 40 mm

materiale: acciaio zincato e rame

viteria: inox

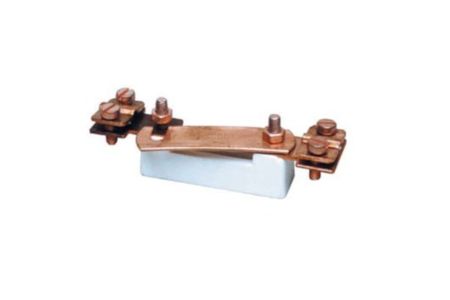

Morsetto di sezionamento

versioni: con o senza basetta in plastica e piastra in acciaio, per collegamenti tondo/tondo, tondo/piatto, piatto/piatto e tondo/asta di adduzione

materiale: rame, acciaio zincato a caldo, zama e bronzo

viteria: inox

Morsetto bimetallico

versioni: per collegamenti tondo/tondo, tondo/piatto, piatto/piatto e tondo/asta di adduzione di materiale diverso

materiale: rame e acciaio zincato a caldo, rame e acciaio inox

viteria: inox

Punto pisso

versioni: con o senza asta di collegamento (L=180 mm), completo di morsetto universale

filetto di connessione: M10/M12

materiale: acciaio inox

Connessioni maglie armature CLS

versioni: per collegamento ai ferri d'armatura e conduttori impianto messa a terra/parafulmine

campo di serraggio (come da sequenza immagini): ferro armatura 16-48 mm/ tondo 6-10 mm piatto 30-40 mm, 6-22/6-10-40 mm, 15-25/8-16 mm

materiale: acciaio e acciaio zincato a caldo

viteria: acciaio zincato

Copricalata

versioni: per la protezione dei conduttori di discesa impianti parafulmine o per la protezione meccanica dei cavi esterni

dimensioni: barre da 3 metri con ø interno da 42, 65 e 88 mm

materiale: vetroresina (cavallotto in acciaio zincato a caldo)

Pozzetto ispezionabile

versioni: con chiusino pedonabile

dimensioni: 200x200x200, 300x300x300, 400x400x400 e 500x500x500 mm

materiale: materiale plastico

Sali di terra

versioni: per la diminuzione della resistività dei terreni

confezione: 3,5 Kg

Cartello indicatore

versioni: per la segnalazione delle prese di terra

materiale: alluminio
